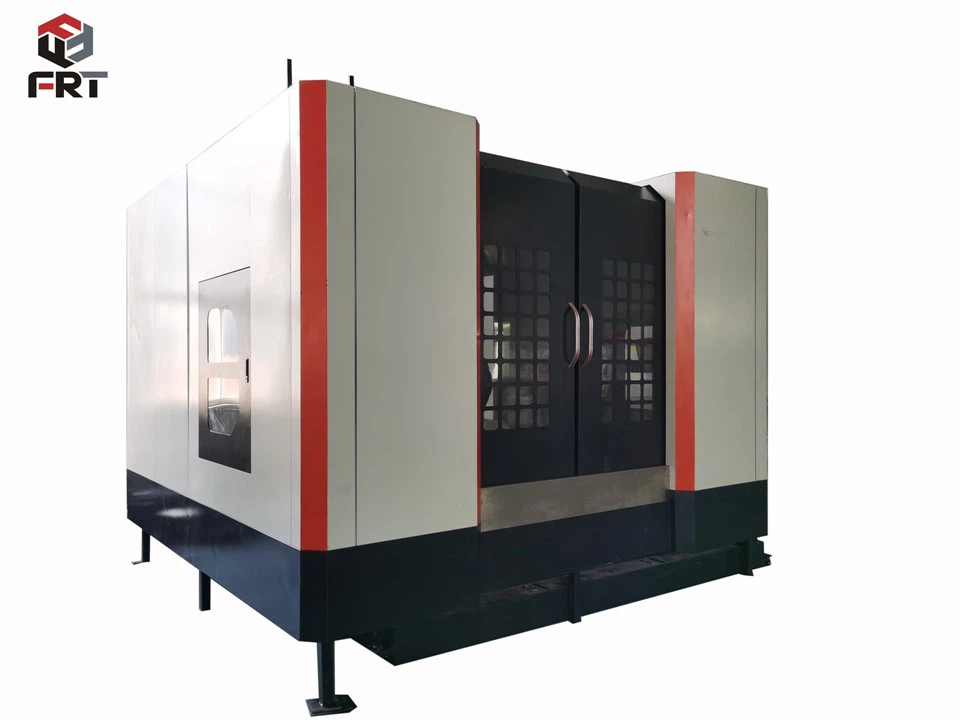

4-fresadora horitzontal d'eix
Descripció dels productes
Una fresadora horitzontal d'eix 4- és un tipus de fresadora que té quatre eixos de moviment per a operacions de tall, conformació i perforació. Els eixos típics s'etiqueten com a X, Y, Z i un eix de rotació addicional, sovint anomenat eix A. Cada eix correspon a una direcció de moviment específica:
Eix X:Moviment horitzontal d'esquerra a dreta.
Eix Y:Moviment horitzontal de davant a darrere.
Eix Z:Moviment vertical amunt i avall.
Eix A:Moviment de rotació al voltant de l'eix vertical, que permet girar la peça.
Descripció dels productes

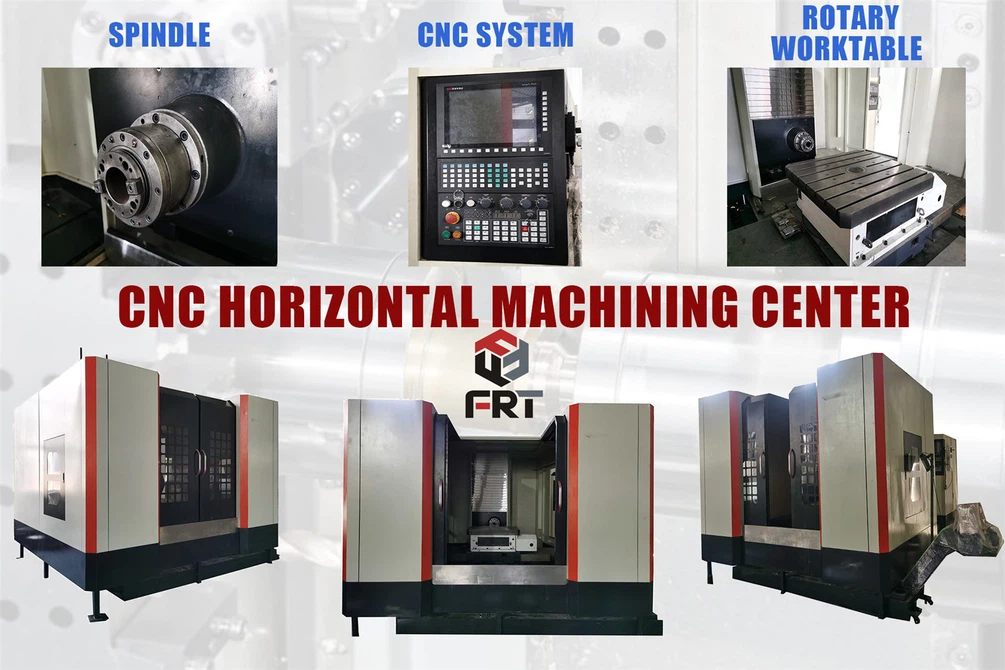

FRT-HMC 1814
| Article | Paràmetre principal | |
| Controlador CNC | FAUNC-OI-MF | |
| Mida de la taula de treball | Mm | 1400*1400 |
| Traç esquerra i dreta (X) | Mm | 1500 |
| Traç amunt i avall (Y) | Mm | 1200 |
| Davant i darrere (Z) | Mm | 1200 |
| Distància entre el centre de l'eix i la guia de la columna | Mm | 220 |
| Distància des de la cara de l'extrem del cargol fins a la superfície de treball | Mm | 170-1200 |
| Ranura en T de la taula de treball (nombre/mida/espaiat) | Mm | 10-20*100 |
| Forat cònic de l'eix (diàmetre del model / màniga) | Mm | BT50/Φ190 |
| Utilitzeu el model de tacs | P50T－1 | |
| Velocitats del cargol (rpm) | Rpm | 8000 |
| Especificacions del cargol de boles de l'eix X | Mm | 63*20 |
| Especificacions del cargol de boles de l'eix Y | Mm | 63*12 |
| Especificacions del cargol de boles de l'eix Z | Mm | 80*10 |
| Precisió de posició GB/T 20957.4-2007estàndard) | Mm | 0.01 |
| precisió de posicionament repetida (estàndard GB/T 20957.4-2007) | Mm | 0.01 |
| L'eix X/Y/Z es desplaça ràpidament | m/min | 10/12/10 |
| Velocitat màxima d'alimentació de tall | m/min | 7 |
| Mode d'accionament del cargol | Transmissió per corretja dentada sincrònica | |
| Mode de transmissió de l'eix X/Y/Z i relació de transmissió del servomotor de l'eix | Acoblament directe reductor de l'eix X 2:1; Transmissió de corretja de l'eix Y i Z eix Y 2:1, l'eix Z 2:1 | |
| Especificacions del carril de guia dels eixos X, Y i Z | X, eix Z dos rails lineals de rodets de 55 especificacions de gran resistència, dos rails durs a l'eix Y | |
| Potència de l'eix | KW | 22 |
| Es recomanen els paràmetres del servomotor (X/NM, Y/NM, Z/NM) | N•M | 60/30/40 |
| Flux de font d'aire | >0.5 | |
| Requisits d'alimentació | 380V | |
| Alçada del coixí del llit | Mm | 30 |
| Càrrega de la taula de treball | T | 6 |
| Dimensions totals | Mm | 3000X3500X2500 |
| Pes net de la màquina lleugera | kg | 25t |
Característiques
Capacitat de diversos eixos:L'addició del quart eix (eix A) permet operacions de mecanitzat més complexes i la capacitat de crear formes i contorns complexos.
Versatilitat:Les fresadores horitzontals són versàtils i poden acomodar una àmplia gamma de peces de treball. La capacitat de l'eix 4-s'afegeix a aquesta versatilitat en permetre tasques de mecanitzat més complexes.
Alta precisió:Aquestes màquines estan dissenyades per a una gran precisió, la qual cosa les fa aptes per a tasques que requereixen toleràncies estrictes i acabats fins.
Compatibilitat d'automatització:Moltes fresadores horitzontals de 4-eixos són compatibles amb sistemes d'automatització, la qual cosa permet processos de producció més eficients i continus.
Temps de configuració reduït:La capacitat de girar la peça de treball amb l'eix A pot reduir la necessitat de múltiples configuracions, estalviant temps i millorant la precisió.
Alts percentatges d'eliminació de material:Les fresadores horitzontals sovint són capaços d'aconseguir altes taxes d'eliminació de material, cosa que les fa adequades per a operacions de mecanitzat en una varietat de materials.
Funcions
Contorn i mecanitzat 3D:La capacitat d'eix 4-permet el mecanitzat de contorns complexos i formes 3D. La rotació de l'eix A permet a l'eina apropar-se a la peça des de diferents angles.
Mecanitzat indexat:L'eix A es pot indexar a angles específics, permetent operacions de mecanitzat en múltiples costats d'una peça sense reposicionar.
Fresat helicoïdal:El quart eix facilita el fresat helicoïdal, que és útil per crear fils, espirals i altres característiques helicoïdals.
Fresat en múltiples cares:Amb l'eix A, una fresadora horitzontal d'eix 4- pot fresar de manera eficient en diverses cares d'una peça sense necessitat de reposicionar-la.
Aplicacions
Aeroespacial:4-Les fresadores horitzontals d'eix s'utilitzen habitualment en la fabricació aeroespacial per mecanitzar components complexos com ara peces d'avions.
Elaboració de motlles i matrius:La capacitat de mecanitzar formes i contorns complexos fa que aquestes màquines siguin adequades per a la fabricació de motlles i matrius en indústries com l'automoció i els béns de consum.
Fabricació de dispositius mèdics:L'alta precisió i versatilitat de les fresadores d'eix 4-les fan valuoses en la producció de dispositius mèdics amb geometries complicades.
Mecanitzat de precisió general:Aquestes màquines s'utilitzen en diverses indústries per a tasques generals de mecanitzat de precisió, especialment quan es requereixen formes complexes o mecanitzat de múltiples cares.
Etiquetes populars: 4-fresadora horitzontal d'eix, Xina 4-fabricants de fresadora horitzontal d'eix
