Fresadora CNC tipus pòrtic
Descripció dels productes

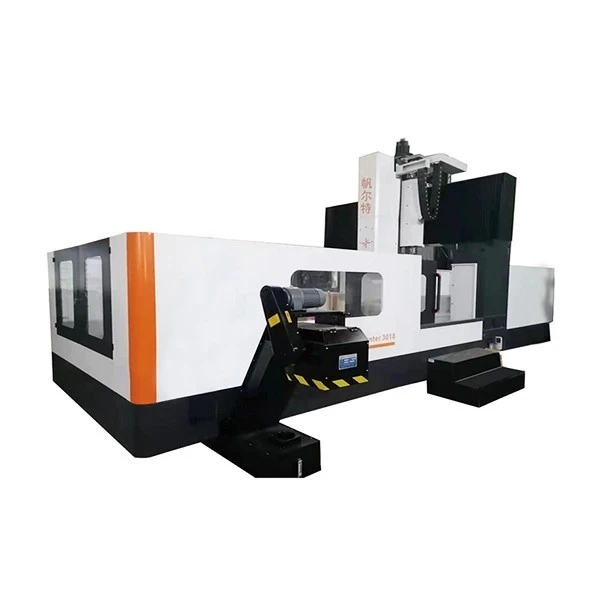

Fresadora CNC tipus pòrtic
Les fresadores de tipus pòrtic CNC garanteixen una rigidesa estable a través de la seva estructura de pòrtic. Mitjançant programes CNC, completen automàticament el fresat, el trepat i el roscat de peces grans, adaptant-se a les necessitats de mecanitzat de peces estructurals ultra-grans, d'alta-precisió i complexes. S'utilitzen àmpliament en la fabricació de motlles, motlles d'automoció, construcció naval i indústries d'equips d'energia eòlica. Garantixen constantment la precisió, milloren l'eficiència del mecanitzat, simplifiquen processos complexos, escurcen els cicles de producció i milloren la competitivitat de les empreses tant en la producció per lots com en la-peça única.
Aplicacions
Les fresadores de tipus pòrtic CNC s'utilitzen àmpliament en indústries com l'aeroespacial, l'automoció i la fabricació, on l'alta precisió i la repetibilitat són crucials. Poden produir peces i components complexos amb eficiència i consistència.
Fresadora CNC tipus pòrtic
Components i opcions principals
Les fresadores de tipus pòrtic CNC són estructures de taula de treball mòbils, compostes principalment per taula de treball, llit, seient lliscant, column.crossbeam, ram, sistema hidràulic, sistema de lubricació, sistema pneumàtic, sistema de filtració de refrigeració, dispositiu d'eliminació d'encenalls, panell d'operació fix i sistema de control electrònic.
Definició de cada eix de coordenades:
Eix -X: la taula de treball es mou cap endavant i cap enrere al llarg de la guia lineal mitjançant un cargol.
Eix -Y: el conjunt del control lliscant i del bloc lliscant es mou horitzontalment a l'esquerra i a la dreta al llarg de la guia lineal mitjançant un cargol de plom a la barra transversal.
Eix Z-: el control lliscant es mou verticalment cap amunt i cap avall al llarg de la guia rígida mitjançant un cargol.
Especificació tècnica de la fresadora CNC tipus pòrtic
| Especificació tècnica | FRT-SP1514 | FRT-SP2218 | FRT-SP3018 | FRT-SP4025 | FRT-SP6035 | |
| Viatjar | ||||||
| Desplaçament de la taula de treball (X/Y/Z) | mm | 1500/1600/700 | 2200/2000/1000 | 3000/2000/1000 | 4000/2700/1000 | 6000/3700/1200 |
| Distància de la superfície del cargol a la taula de treball | mm | 200-900 | 200-1200 | 200-1200 | 300-1300 | 0-1600 |
| Amplada del pòrtic | mm | 1400 | 1800 | 1800 | 2500 | 3500 |
| Via ferroviària | Tres rails de guia de revestiment / Dos rails de guia lineals, un rail dur (caixa) | |||||
| Taula de treball | ||||||
| Mida de la taula | mm | 1500x1200 | 2200x1500 | 3000x1500 | 4000x2000 | 6000x2500 |
| La capacitat de càrrega màxima de la taula de treball | T | 3 | 5 | 7 | 15 | 20 |
| El cònic de l'eix (diàmetre de la màniga del model) | ||||||
| El cònic de l'eix (diàmetre de la màniga del model) | mm | BT40/155 | BT50/155 | BT50/155 | BT50/190 | BT50/190 |
| La potència del motor del cargol | kw | 11 | 18 | 22 | 26 | 30 |
| Velocitat del cargol | rpm | 8000 | 6000 | 6000 | 6000 | 6000 |
| Precisió | ||||||
| Precisió de posició | mm | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| Precisió de posició repetida | mm | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.01 |
| Mida | ||||||
| Pes net | T | 15 | 20 | 30 | 40 | 75 |
Processament de peces de fosa
maquinària de processament de peces
A la fresadora de tipus pòrtic cnc, el fresat de desbast prioritza les freses de blat de moro de carbur de 2-3 flautes de gran-capacitat o les freses d'extrem de desbast, centrant-se en una gran profunditat de tall i una gran alimentació per a l'eliminació eficient del marge; El fresat semi-fa servir freses d'extrem de carbur de 4 flautes, que equilibren la rigidesa i l'estabilitat, la dotació uniforme i garanteixen la consistència dimensional; El fresat d'acabat utilitza freses d'extrem afilat de 4-6 flautes d'alta rigidesa, amb poca profunditat de tall i alta velocitat, assegurant l'acabat superficial i la precisió dimensional, i evitant marques de vibració i errors d'articulació de l'eina.
Preguntes freqüents
P: Sou comerciant o fàbrica?
A: Fàbrica
P: Quins són els nostres punts forts?
R: Àmplia experiència en mecanitzat, processos i equips de muntatge complets i experiència en posada en marxa a l'estranger.
P: Ofereix actualitzacions i modificacions de màquines-eina?
R: Sí, actualitzem diverses màquines mandrinadores, fresadores, torns i centres de mecanitzat.
P: Quins són alguns accessoris opcionals per a màquines eina CNC?
R: Taules rotatives CNC, sondes, configuradors d'eines, capçals de fresat, accessoris, etc.
